小6

理科

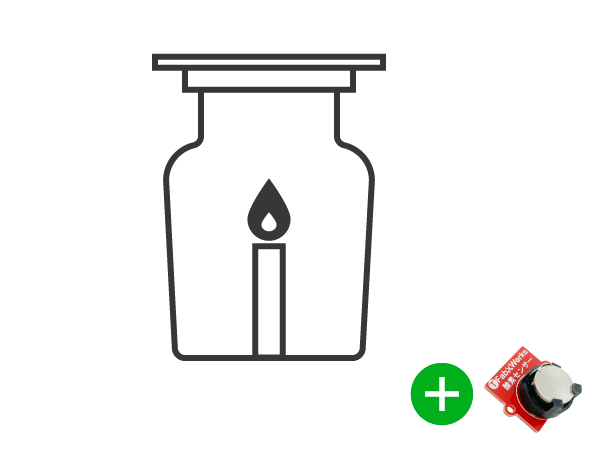

物の燃え方

先生へ アプリ起動リンクを表示

用意する物

• タコラッチ・ミニ,1個
• AkaDako用簡易酸素センサー,1個
• Groveケーブル50cm,1本
• 蓋付き集気瓶,1個
• 石灰水,適量
• ろうそく,1本
• 燃焼さじ,1本
• ライター,1個

活動

AkaDako用簡易酸素センサーとTFabグラフを使うと、酸素濃度をリアルタイムで測定することができます。AkaDako用簡易酸素センサーは、空気亜鉛電池の性質を使った安価で簡易的なセンサーであるため、特性を理解した上で実験をする必要があります。（詳細は本ページ下「先生へ」をご参照ください。）

■AkaDako用簡易酸素センサーの事前運転（アイドリング）

• 空気亜鉛電池のシールを剥がす。（新品の空気亜鉛電池の場合のみ）
• AkaDako用酸素センサーに空気亜鉛電池を取り付ける。

• 空気センサーを50cmのGroveケーブルでアナログAに接続する。

• この時点では、PC・タブレットには接続しなくてもよい。
• 1５分程度そのまま放置する。
• 放置している間、実験の説明や実験器具の準備などをする。

■AkaDakoの準備(アイドリング後）

• AkaDakoのUSB端子を使用するタブレットやPCに接続する。
• グラフ アプリを起動する。

• 右上の「接続する」をクリック。
• グラフ左上のセレクターで「20.酸素濃度[%]」を選択する。計測間隔を「1秒」にする。

■実験の手順

• 集気瓶に石灰水を入れ、振ってみて色が変わらないことを確認する。

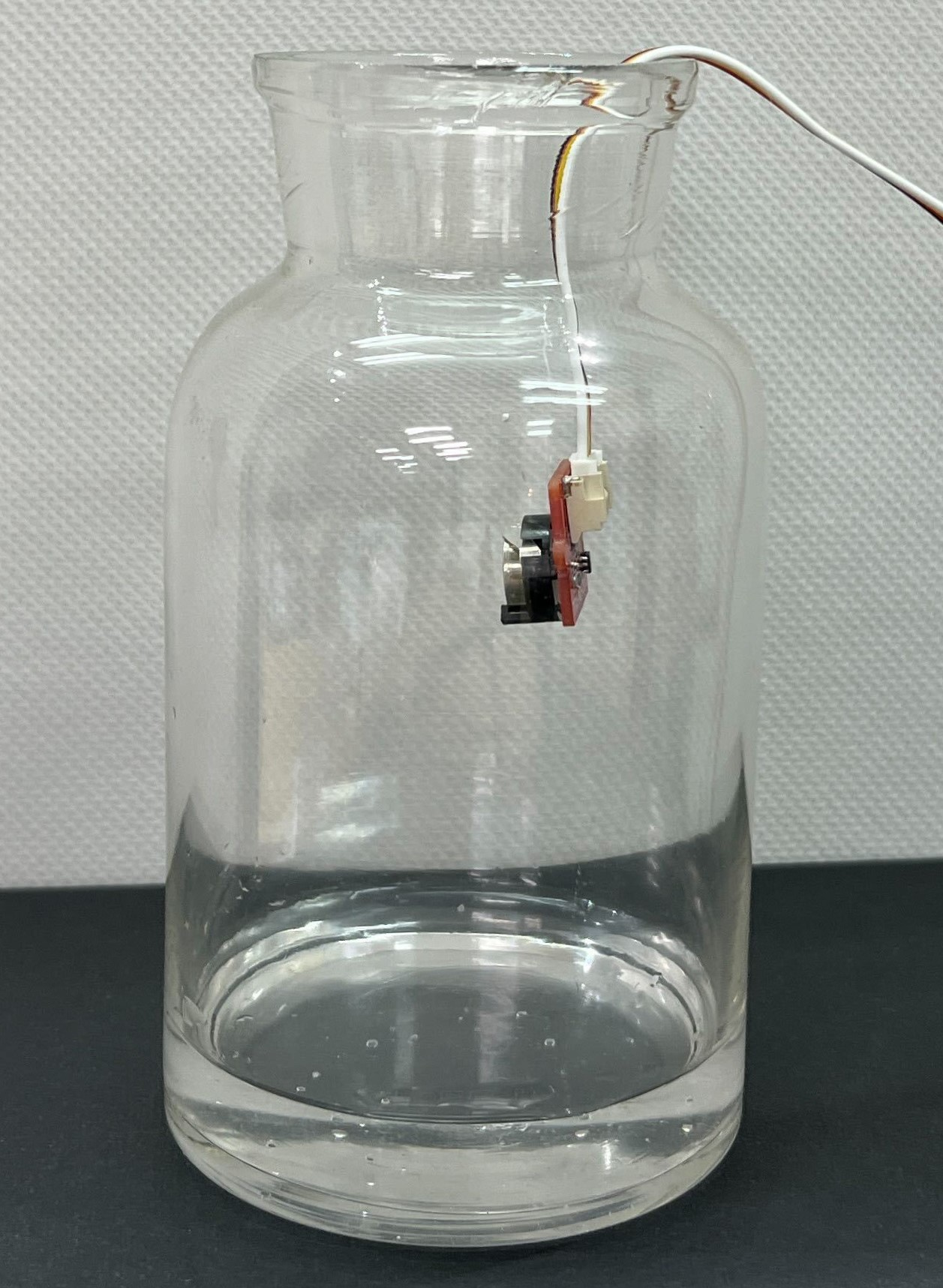

• 集気瓶の中に空気センサーを入れる。（濡らさないように！）

• 「▶」ボタンを押して計測を開始。
• 【注意】センサの性質上、一定条件下でも酸素濃度の値が徐々に減少していきます。酸素濃度の減少率を考慮して、グラフを解釈する必要があります。燃焼による酸素の減少は問題なく観察できます。
• 燃焼さじにろうそくを乗せて火をつける。
• Groveケーブルを焦がさないように注意しながら、火のついたろうそくを集気瓶に入れて蓋をする。

• 酸素の減少をグラフで確認する。
• 火が消え、グラフの値が安定したら、スクリーンキャプチャを撮る。
• 素早く、センサを取り出し、すぐに蓋を閉める。
• 集気瓶を振り、石灰水の色の変化から二酸化炭素の有無を確認する。

■実験後のデータ整理

• 実験で撮ったスクリーンキャプチャを班のメンバーと共有する。
• 普段学級で使っているツール(GoogleドキュメントやMicrosoft Word などスクリーンキャプチャを貼り付けられるツール)を使用して整理をする。(個人または、共有シートでまとめる。)

■実験が終わったら

• 空気亜鉛電池を簡易酸素センサのソケットから外しておく。
