校内環境のモニタリング(クラウドグラフ版)(β)

アプリ起動リンクを表示

概要

【校内環境のモニタリングクラウドグラフ版】

学校内の環境を正確に把握するには、データの収集と分析が不可欠です。

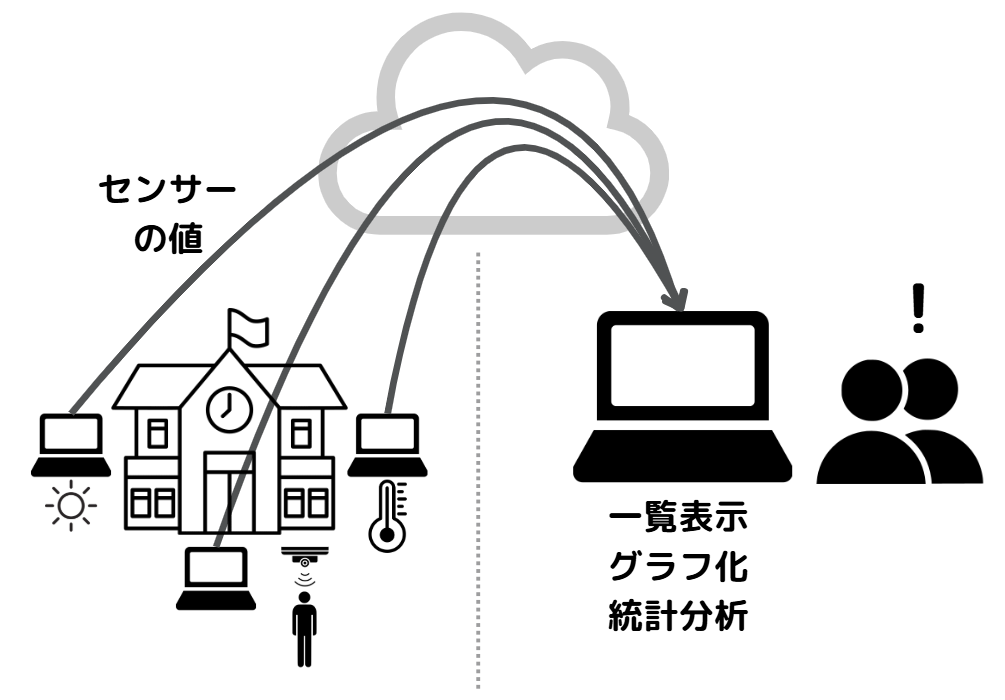

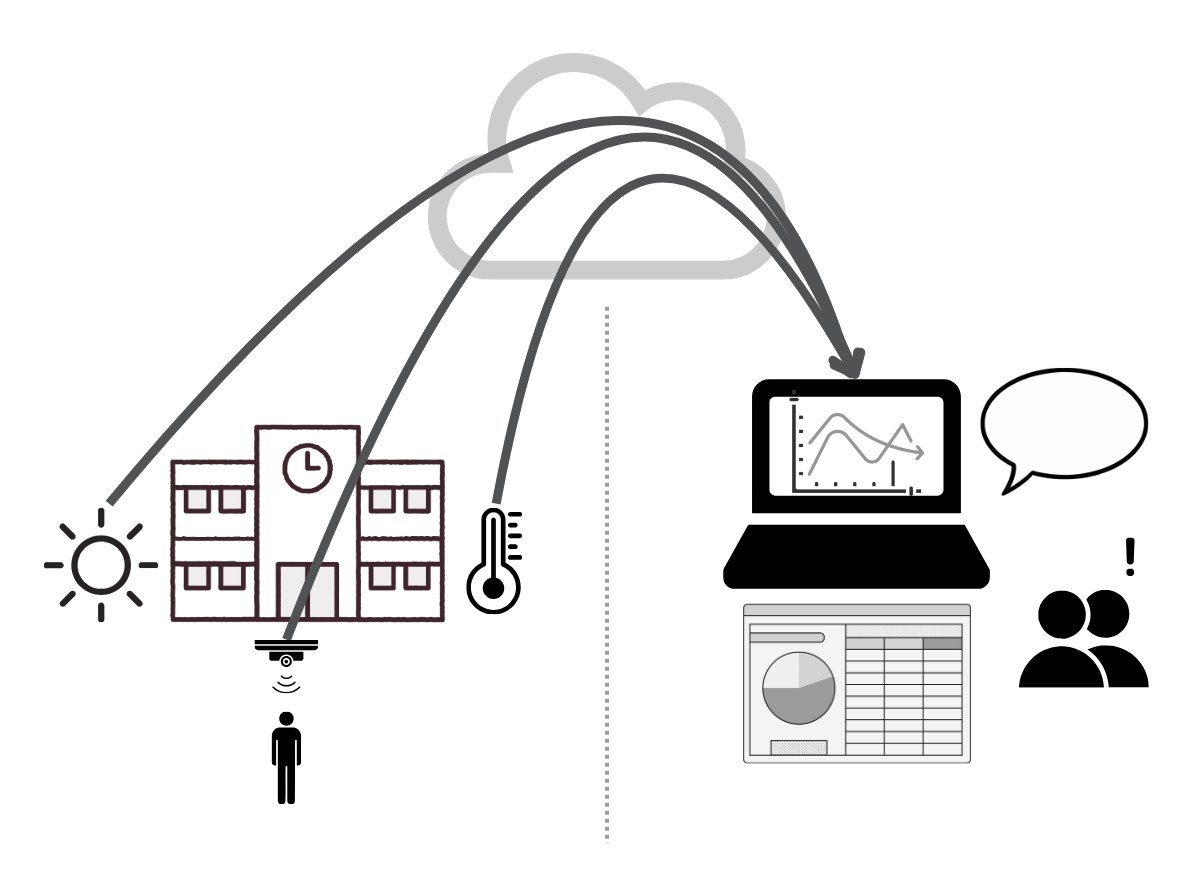

本システムは、校内各地点のセンサー値をグラフ化し、AkaDakoクラウドグラフ上で共有することにより、遠隔地からもリアルタイムに状況を把握・分析できる高度なデータ管理システムです。

各地点のセンサーが計測した温度や湿度の変化は、クラウド上で即座にグラフ化されます。ネットワークを通じて、教室にいながら体育館や飼育小屋の様子を同時に確認でき、場所ごとの環境の違いを一目で比較できます。

さらに、蓄積したデータはCSV形式でダウンロードが可能です。Excelなどの表計算ソフトを用いて、平均値の算出や長期的な傾向の分析など、より深い探究学習に活用できます。

用意する物

• 送信用PC,数台
  • タコラッチ・ミニ,各1個
  • 手作りスイッチ,適宜
• 受信用PC,1台

活動

送信側

■ AkaDakoクラウドグラフを使う

1. 端末にAkaDakoを接続
2. AkaDakoグラフを開く

■センサーの値をグラフで表示する

1. 「接続する」をクリック
2. プルダウンで描きたいセンサーを選択。
3. 「▶」で計測を開始。

■ グラフ共有の手順

1. 共有ボタンをクリック
2. 共有したい端末同士で同じIDになるようにし、端末名（設置場所名やグループ名）を入力して保存をクリック
3. 新しいタブが開き同じIDの端末のグラフが見れるようになります。（更新は10秒毎）

■ AkaDakoクラウドグラフモニタリングの機能

受信側

■ AkaDakoクラウドグラフを使う

1. 端末にAkaDakoを接続
2. AkaDakoグラフを開く

■ グラフ共有の手順

1. 共有ボタンをクリック
2. 共有したい端末同士で同じIDになるようにし、端末名（設置場所名やグループ名）を入力して保存をクリック
3. 新しいタブが開き同じIDの端末のグラフが見れるようになります。（更新は10秒毎）

■ データのダウンロードの手順

1. AkaDakoグラフモニタリングの画面右上の「ダウンロード」ボタンを押す。
2. 共有していたグラフのデータが自分のPCにzip形式でダウンロードされる。
3. ダウンロードしたzipフォルダを展開する。
4. 展開したフォルダの中に、共有していたグラフごとにcsvファイルが入っているので、ExcelやGoogleスプレッドシートで開く。
5. データの時間軸を合わせたり、比較したい列をコピペしたりして、データを成形する。
6. 様々なグラフにしたり、統計解析をしたりして、データの分析をする。

• 発展
  • クラウドグラフを使わずに、Scratchのブロックで、Googleスプレッドシート連携のプログラムを作ると、自動記録システムを作ることができる。
